熱電偶滑環廠家:熱電偶原理
文章出處：英智科技 人氣：發表時間：2022-08-19 08:34

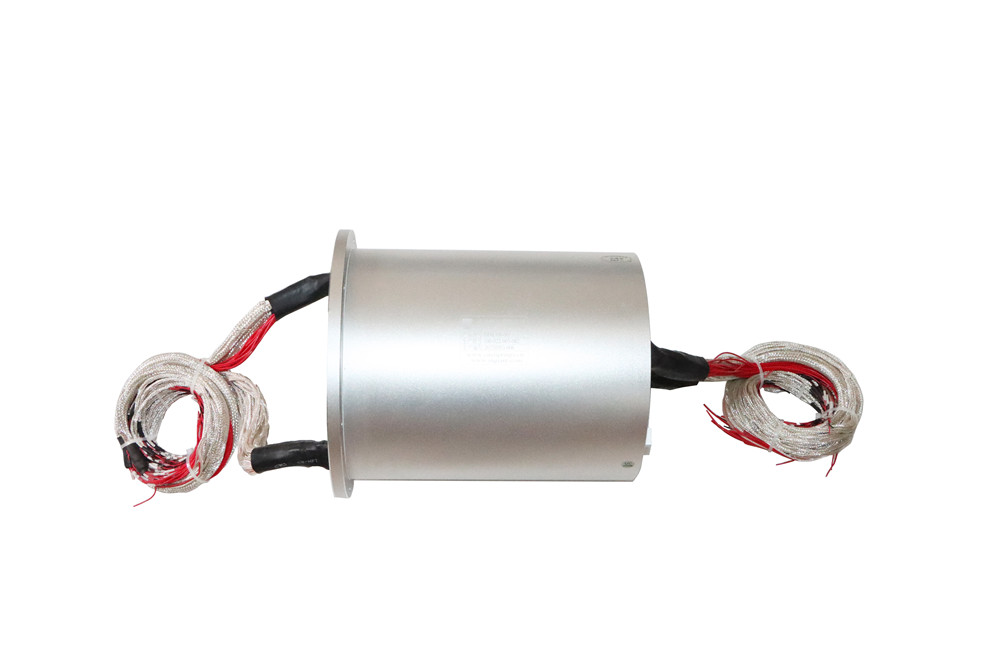

滑環熱電偶一般是指穩定且準確的傳輸熱敏電阻、熱電偶信號，需要具備溫度變化小，使用穩定，不出現跳變的滑環集電環。在工業生產中，想選擇合適的滑環，需要確定測溫系統的種類，一般使用熱電偶型和熱電阻型測溫系統，下面熱電偶滑環廠家英智科技給大家說下熱電偶原理。
熱電偶工作原理是基于賽貝克（seeback）效應,是工業上最常用的溫度檢測元件之一即兩種不同成分的導體兩端連接成回路，如兩連接端溫度不同，則在回路內產生熱電流的物理現象。其優點是：
?、贉y量精度高。因熱電偶直接與被測對象接觸，不受中間介質的影響。
?、跍y量范圍廣。常用的熱電偶從-50~+1600℃均可邊續測量，某些特殊熱電偶最低可測到-269℃（如金鐵鎳鉻），最高可達+2800℃（如鎢-錸）。
?、蹣嬙旌唵?，使用方便。熱電偶通常是由兩種不同的金屬絲組成，而且不受大小和開頭的限制，外有保護套管，用起來非常方便。
1．熱電偶測溫基本原理
將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路。當導體A和B的兩個執著點1和2之間存在溫差時，兩者之間便產生電動勢,因而在回路中形成一個大小的電流,這種現象稱為熱電效應。熱電偶就是利用這一效應來工作的。
2．熱電偶的種類及結構形成
?。?）熱電偶的種類
常用的熱電偶有標準熱電偶和非標準熱電偶。所調用標準熱電偶是指國家標準規定了其熱電勢與溫度的關系、允許誤差、并有統一的標準分度表的熱電偶，它有與其配套的顯示儀表可供選用。熱電偶滑環廠家提醒非標準化熱電偶在使用范圍或數量級上均不及標準化熱電偶，一般也沒有統一的分度表，主要用于某些特殊場合的測量。
?。?）熱電偶的結構形式為了保證熱電偶可靠、穩定地工作，對它的結構要求如下：
?、俳M成熱電偶的兩個熱電極的焊接必須牢固；
?、趦蓚€熱電極彼此之間應很好地絕緣，以防短路；
③補償導線與熱電偶自由端的連接要方便可靠；
?、鼙Ｗo套管應能保證熱電極與有害介質充分隔離。
3．熱電偶冷端的溫度補償
于熱電偶的材料一般都比較貴重（特別是采用貴金屬時），而測溫點到儀表的距離都很遠，為了節省熱電偶材料降低成本，一般采用補償導線把熱電偶的冷端（自由端）延伸到溫度比較穩定的控制室內，連接到儀表端子上。熱電偶補償導線的作用只起延伸熱電極，使熱電偶的冷端移動到控制室的儀表端子上，它不起補償作用，因為它并不能消除冷端溫度變化對測溫的影響。這時候要用其他修正方法來補償冷端溫度t0≠0℃時對測溫的影響。在使用熱電偶補償導線時必須注意型號相配，極性不能接錯，補償導線與熱電偶連接端的溫度不能超過100℃。
以上就是有關熱電偶的說明，如有熱電偶滑環需求請聯系專業滑環廠家英智科技,生產的滑環廣泛應用于高端自動化設備及各種需要旋轉導通的場合，產品具有長壽命、抗干擾能力強、電磁兼容性好等特點。研發團隊實力雄厚，生產能力強，交付周期短，可按需設計生產。
